簡介
金屬屈(qu)服(fu)型阻(zu)(zu)(zu)尼(ni)(ni)器(qi)簡(jian)稱MYD,主(zhu)要由耗能(neng)芯板(ban)(ban)、翼緣、加(jia)勁(jing)肋和(he)上(shang)下(xia)(xia)端(duan)板(ban)(ban)組(zu)成(cheng)。當上(shang)下(xia)(xia)端(duan)板(ban)(ban)發生相對(dui)變形(xing)時,耗能(neng)芯板(ban)(ban)在端(duan)板(ban)(ban)的(de)(de)(de)帶(dai)動下(xia)(xia)發生彈(dan)塑性變形(xing)產生阻(zu)(zu)(zu)尼(ni)(ni)力(li)。建筑結構與金屬屈(qu)服(fu)型阻(zu)(zu)(zu)尼(ni)(ni)器(qi)端(duan)板(ban)(ban)牢固連接后,由地(di)震導(dao)致的(de)(de)(de)結構相對(dui)位移(yi)會引(yin)起上(shang)述的(de)(de)(de)相對(dui)變形(xing),從而使阻(zu)(zu)(zu)尼(ni)(ni)器(qi)產生阻(zu)(zu)(zu)尼(ni)(ni)力(li)。進入到結構中的(de)(de)(de)部分振(zhen)動能(neng)量通過(guo)該阻(zu)(zu)(zu)尼(ni)(ni)力(li)的(de)(de)(de)作用轉移(yi)到阻(zu)(zu)(zu)尼(ni)(ni)器(qi)中并最終耗散掉。

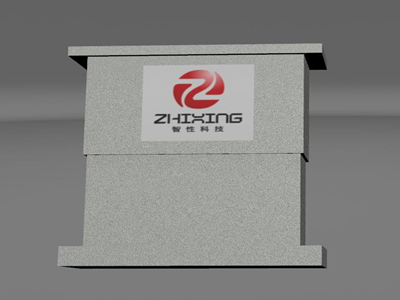

金屬屈服型阻尼器示意圖
產品特點
1、疲勞性能好。耗能芯板采用具有高延性和高低周疲勞性能的特殊鋼材。
2、耗能能力強。通過合理設計,大幅度提高金屬芯板的剪切耗能效率。
3、外形構造簡潔,安裝簡單方便。
4、一般適用于建筑結構的抗震設計。
性能測試
金屬屈服型阻尼器性能指標及檢測方法應滿足《建筑結構抗震規范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中6.3和7.3的規定。
金屬屈服型阻尼器檢驗標準按照《建筑結構抗震規范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中第8條和第9條的規定。

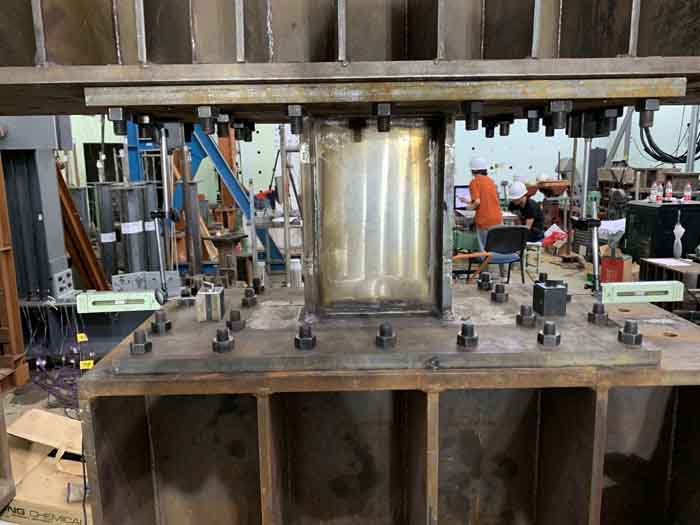

軟鋼阻尼器測試圖

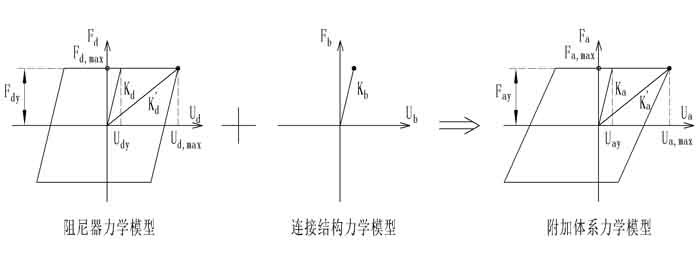

分析模型
將阻尼器應用于結構或者進行相關數值計算時,需要考慮連接件對阻尼器性能的影響。阻尼器與連接件串聯構成附加體系,附加體系與主結構并聯構成整個減震結構。
